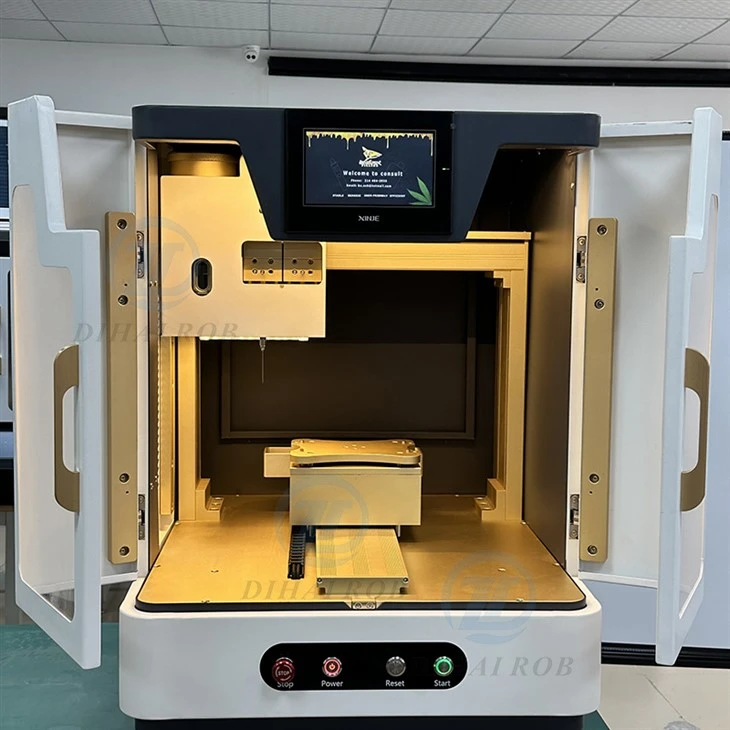

CBD Máquina de óleo de enchimento totalmente automática Uma máquina de injeção de óleo de agulha

Esta máquina de injeção de óleo é projetada especialmente para injeção de óleo de atomizador, com alta eficiência e precisão.
Ele adota um sistema avançado de movimentação de eixos X, Y, Z, que pode ajustar flexivelmente a posição de injeção de óleo para atender aos requisitos de injeção de óleo dos atomizadores de diferentes especificações. O equipamento está equipado com um dispositivo de controle de volume de líquido de alta precisão. O erro da precisão do volume de líquido (AVC rabusal) é menor ou igual a 1%, e o erro da precisão do volume líquido (repetibilidade) está entre 0. 3%- 0. 7%, garantindo a precisão de cada injeção de óleo. O equipamento é fácil de operar. Através da interface de operação amigável do usuário, os operadores podem facilmente definir parâmetros de posição de injeção de óleo e outros parâmetros operacionais. Sua bacia de armazenamento de petróleo tem uma capacidade máxima de 1300 ml, reduzindo o trabalho de reabastecimento frequente.
Ao mesmo tempo, o equipamento usa materiais de contato de alta qualidade, incluindo liga de alumínio, silicone e aço inoxidável, garantindo a qualidade do produto de óleo e a durabilidade do equipamento. É adequado para empresas de produção de atomizantes em grande escala, que podem melhorar efetivamente a eficiência da produção e reduzir os custos de produção.

Enviar inquérito

Introdução de Produto

Métodos de operação básica

01.

Método de colocação da bandeja do atomizador:

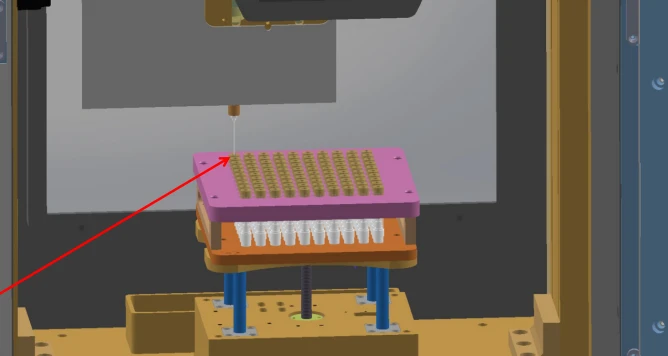

Coloque a bandeja do atomizador no assento da bandeja, alinhe os quatro orifícios de posicionamento na bandeja com os quatro pinos de posicionamento no assento da bandeja, como mostrado na figura.

02.

Configuração dos parâmetros de posição do atomizador:

Na página inicial da interface de operação, clique em "Redefinir" para redefinir todos os eixos em movimento e digite a interface de operação do sistema MHI - operar manual.

Opere os eixos x, y e z para mover e observar a posição de injeção de óleo da seringa e o primeiro atomizador, como mostrado na figura direita - à mão.

NOTA: Os comprimentos das seringas de injeção de óleo usadas para atomizadores de diferentes comprimentos são diferentes. Se o comprimento do atomizador for inferior a 40 mm, use uma seringa longa; Se o comprimento do atomizador for superior a 100 mm, use uma seringa curta.

Principais parâmetros de desempenho

Nome do projeto	Parâmetros
Tensão de entrada (V)	Único - fase AC110VAC 60HZ
Capacidade de energia de entrada (energia)	1.2kW
Faixa de medição de temperatura	0 - 120 grau, precisão 2%
Dimensões do equipamento	620x670x800 (unidade: esclarecer, geralmente em mm)
Peso do equipamento	160 kg
Condições ambientais	Temperatura 0 - 100 grau
Precisão de volume líquido (golpe nominal)	Erro menor ou igual a 1%
Precisão do volume líquido (repetibilidade)	Erro 0. 3% - 0. 7%
Capacidade máxima de bacia de armazenamento de petróleo	1300ml
Força motriz classificada do pistão	0.9N.m
Especificação da capacidade de injeção	0. 2 - 7 ml
Líquido - Materiais de contato	Liga de alumínio, silicone, aço inoxidável

Visão geral do equipamento

01.

Número de série	Nome
1	Tampa superior
2	Tanque de armazenamento de óleo
3	Porta da frente 1
4	Porta lateral
5	Bomba de injeção de óleo
6	Caixa de recebimento de óleo
7	Montagem em movimento do eixo y
8	Conjunto de movimentação do eixo z
9	Painel de operação
10	Porta da frente 2
11	Conjunto de movimentos do eixo x
12	Tela de toque da operação

02.

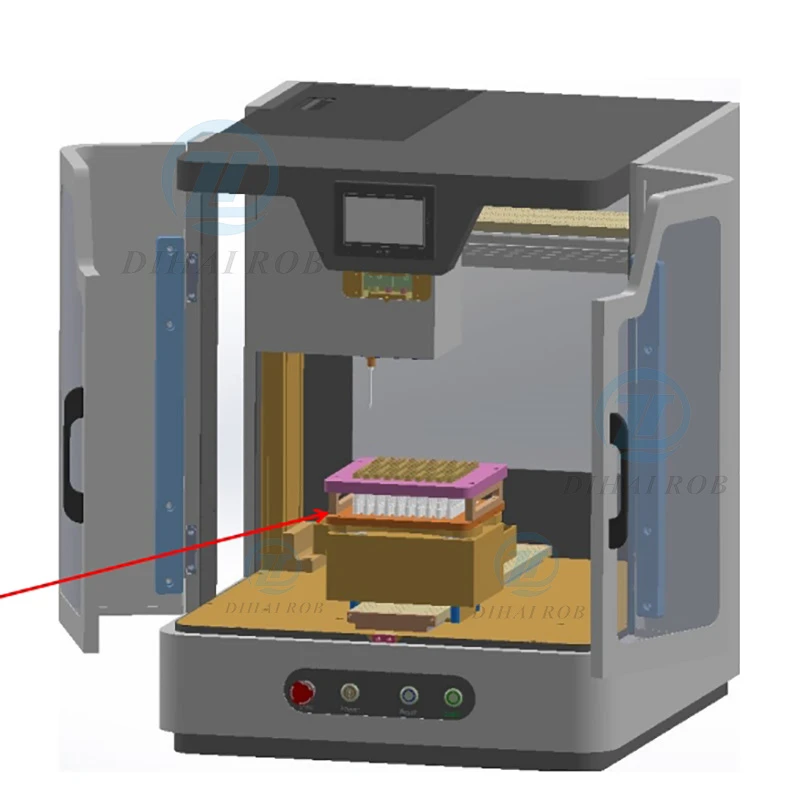

Verifique se o componente de movimento do eixo x está na posição de origem mais à esquerda, se o componente de movimento do eixo y estiver na posição de origem direta e se o componente de elevação do eixo z estiver na posição de origem superior; Antes da demonstração, não coloque a bandeja do atomizador no componente do eixo y para evitar danos acidentais no tubo da agulha de injeção de óleo. Como mostrado na figura à direita

03.

Determine a posição de injeção de óleo:

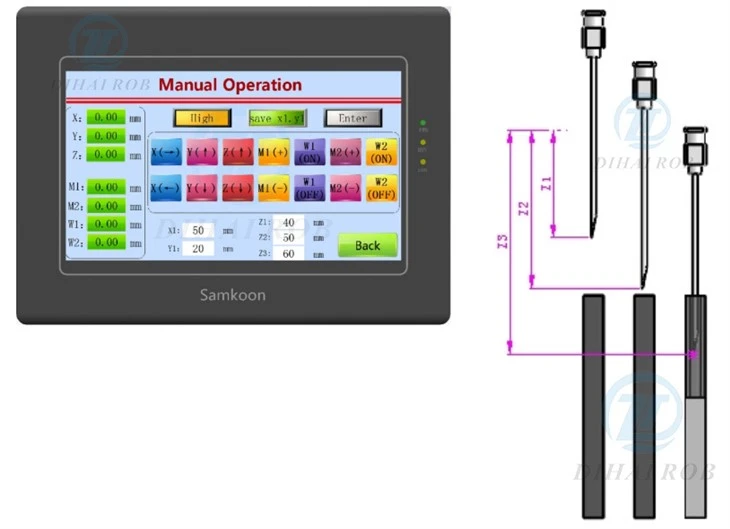

Mova os eixos x, y e z para a posição de injeção de óleo do primeiro atomizador. Quando "Salvar X1, Y1" for exibido, clique na tecla "Enter" para salvar as coordenadas iniciais atuais dos eixos X\/Y.
Clique na tecla Alterne novamente. Quando "Salvar Z1" aparecer, clique na tecla "Enter" para salvar o ponto de elevação mais alto Z1 para injeção de óleo no eixo z.
Opere o eixo z para se mover para baixo. Ao observar que a agulha atinge a parte superior do atomizador e não há colisão durante o movimento esquerdo - clique na tecla alternação. Quando "Salvar Z2" aparecer, clique na tecla "Enter" para salvar a altura Z2 do eixo z - próximo à parte superior do atomizador.
Continue operando o eixo z para se mover para baixo. Observe a profundidade da injeção de óleo quando a agulha for inserida no atomizador. Clique na tecla TOLGGL. Quando "Salvar Z3" aparecer, clique na tecla "Enter" para salvar a profundidade de injeção de óleo Z3 do eixo z. Em seguida, a configuração do parâmetro de posição é concluída, conforme mostrado na figura direita - mão.
